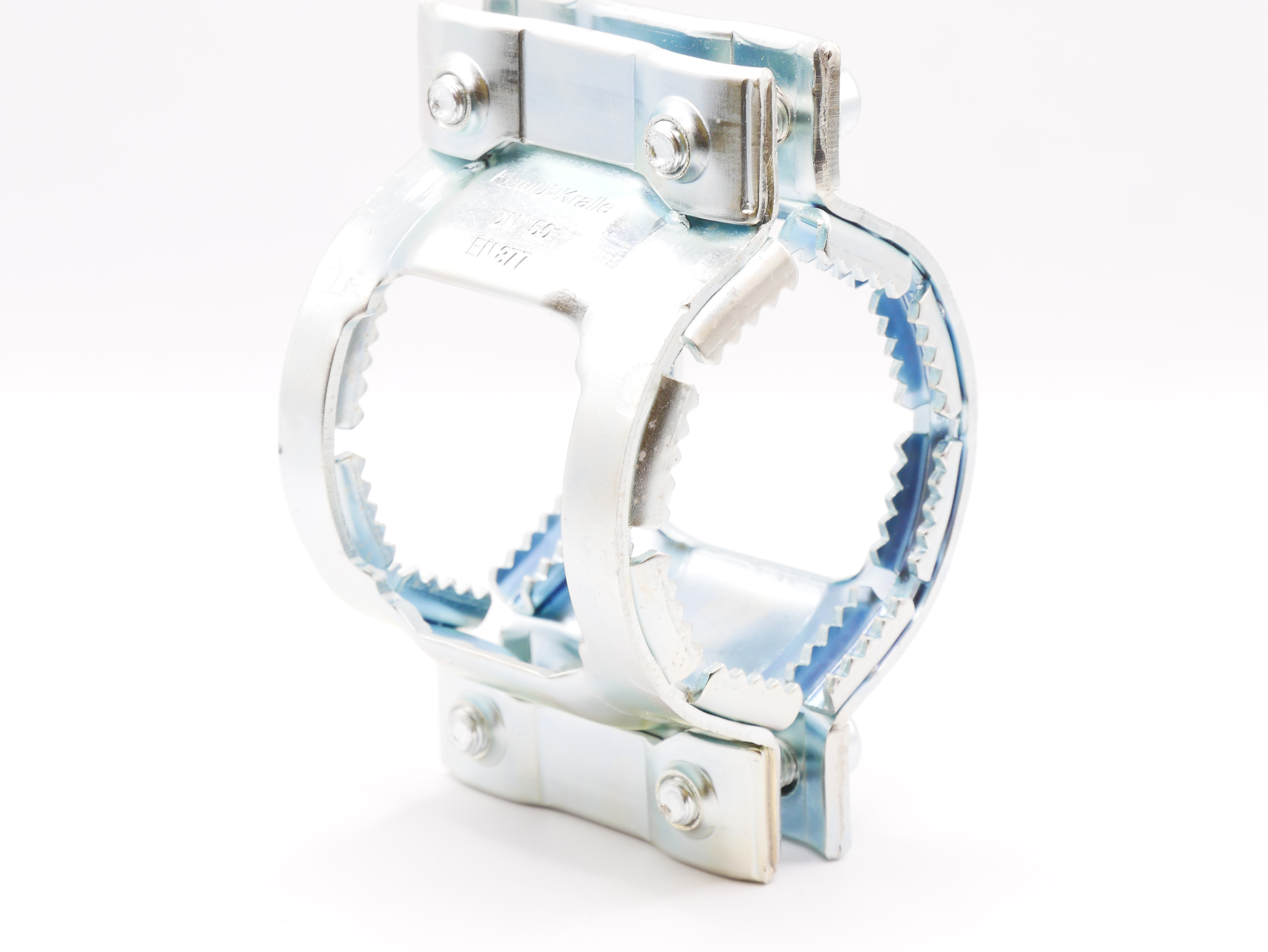

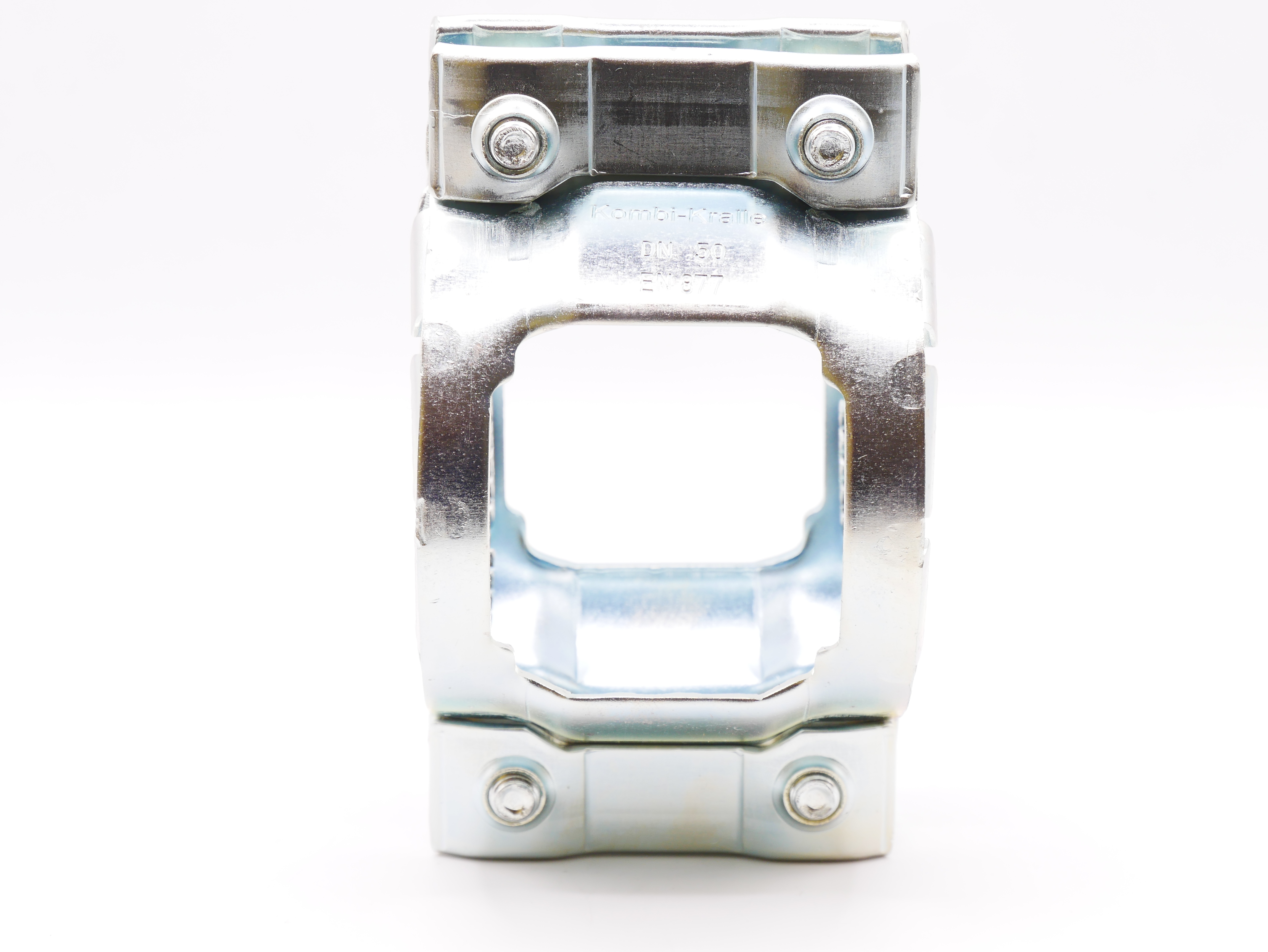

Kombi-Kralle DN 50 | für Rapid- und CV-Verbinder | Stahl verzinkt
9,90 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "Kombi-Kralle DN 50 | für Rapid- und CV-Verbinder | Stahl verzinkt"
Die Kombi-Kralle DN 50 ist eine längskraftschlüssige Sicherungsschelle für SML-Rohrverbindungen im Abwasser- und Entwässerungsbereich. Sie wird ergänzend über einem geeigneten Rapid- oder CV-Verbinder montiert und dient dazu, die Rohrverbindung gegen axiale Schub- und Zugkräfte zu sichern.

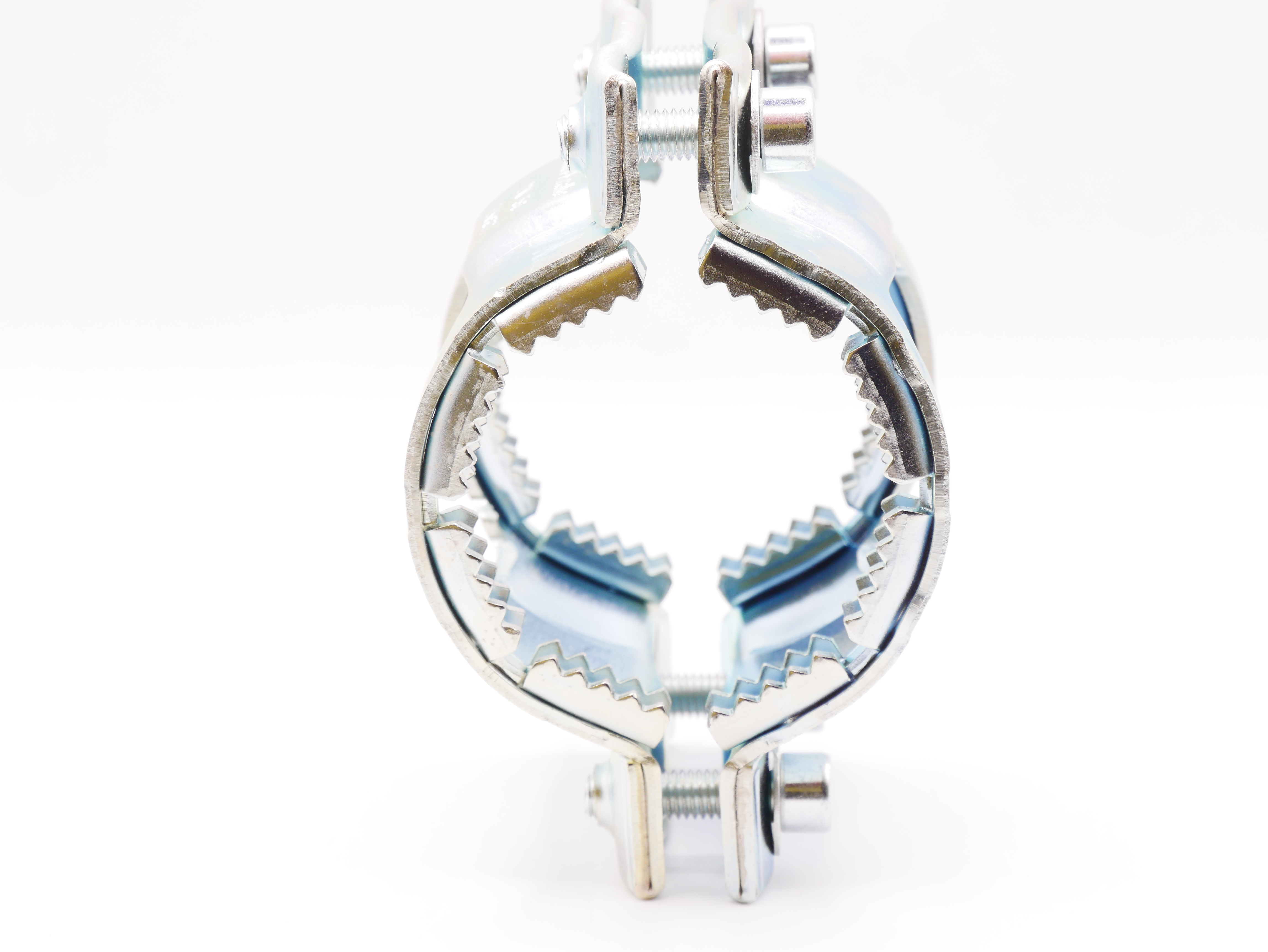

Die Kralle ist für SML-/Gussrohre DN 50 vorgesehen. Der zugehörige Rohraußendurchmesser beträgt ca. 58 mm. Durch die innenliegenden Greifsegmente wird die Verbindung axial gesichert und das Auseinanderziehen der Rohrenden erschwert.
Das Wichtigste vor dem Kauf
Ergänzungsbauteil: Die Kombi-Kralle ersetzt keinen Rohrverbinder. Sie wird immer zusammen mit einem passenden Rohrverbinder eingesetzt.
Für Rapid- und CV-Verbinder: Die Sicherungsschelle ist für geeignete Rapid- und CV-Verbinder DN 50 vorgesehen. Dadurch kann sie in unterschiedlichen Verbindungssituationen innerhalb von SML-Rohrsystemen eingesetzt werden.
Rohraußendurchmesser beachten: Maßgebend ist DN 50 im SML-/Gussrohrsystem mit ca. 58 mm Rohraußendurchmesser. Die Eignung des verwendeten Rohrverbinders und der konkreten Einbausituation ist vor der Montage zu prüfen.
Lieferumfang: 1 Stück Kombi-Kralle DN 50. Abgebildete Rohrverbinder dienen teilweise nur als Anwendungsbeispiel und sind nicht im Lieferumfang enthalten.
Anwendung

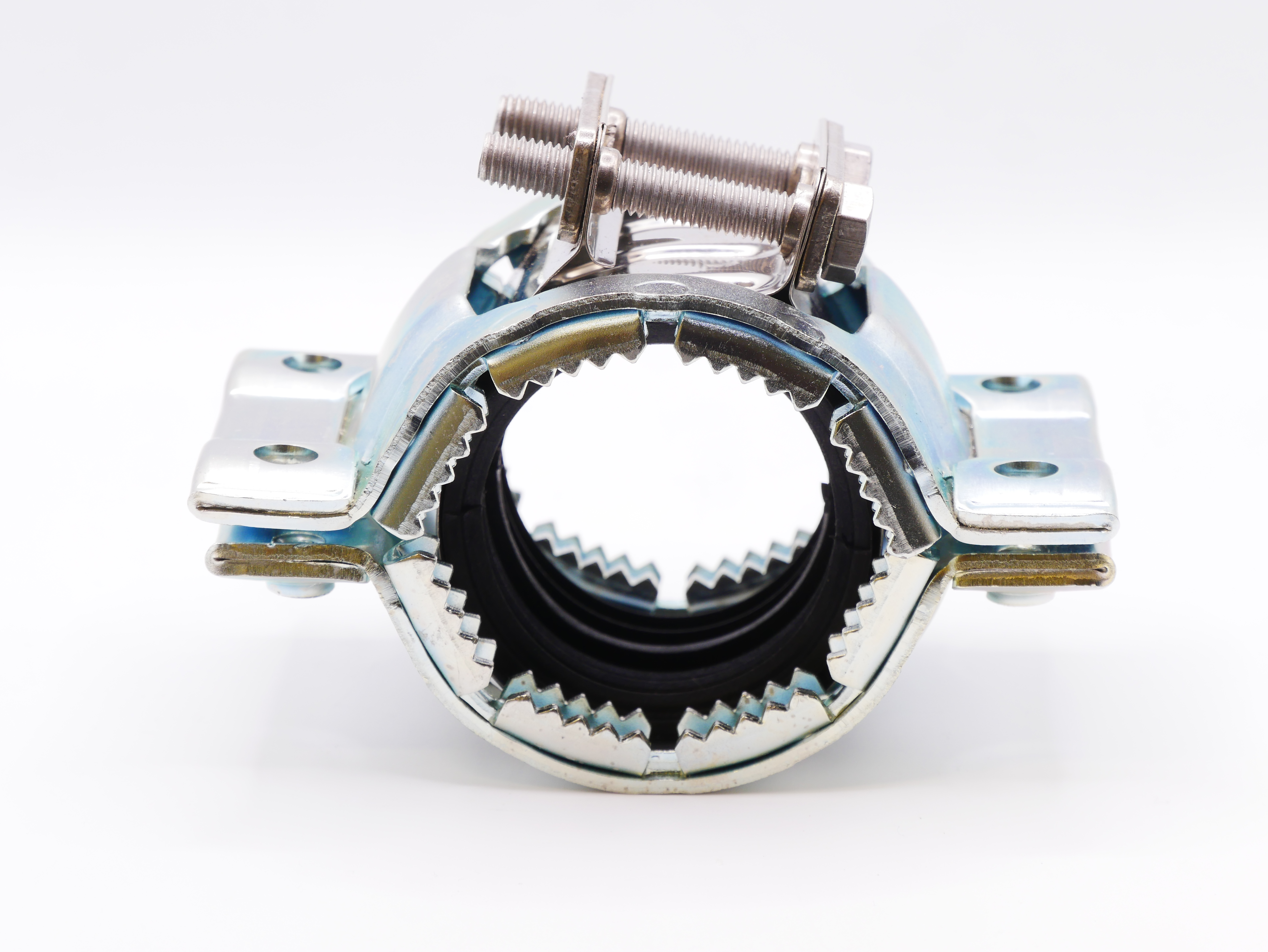

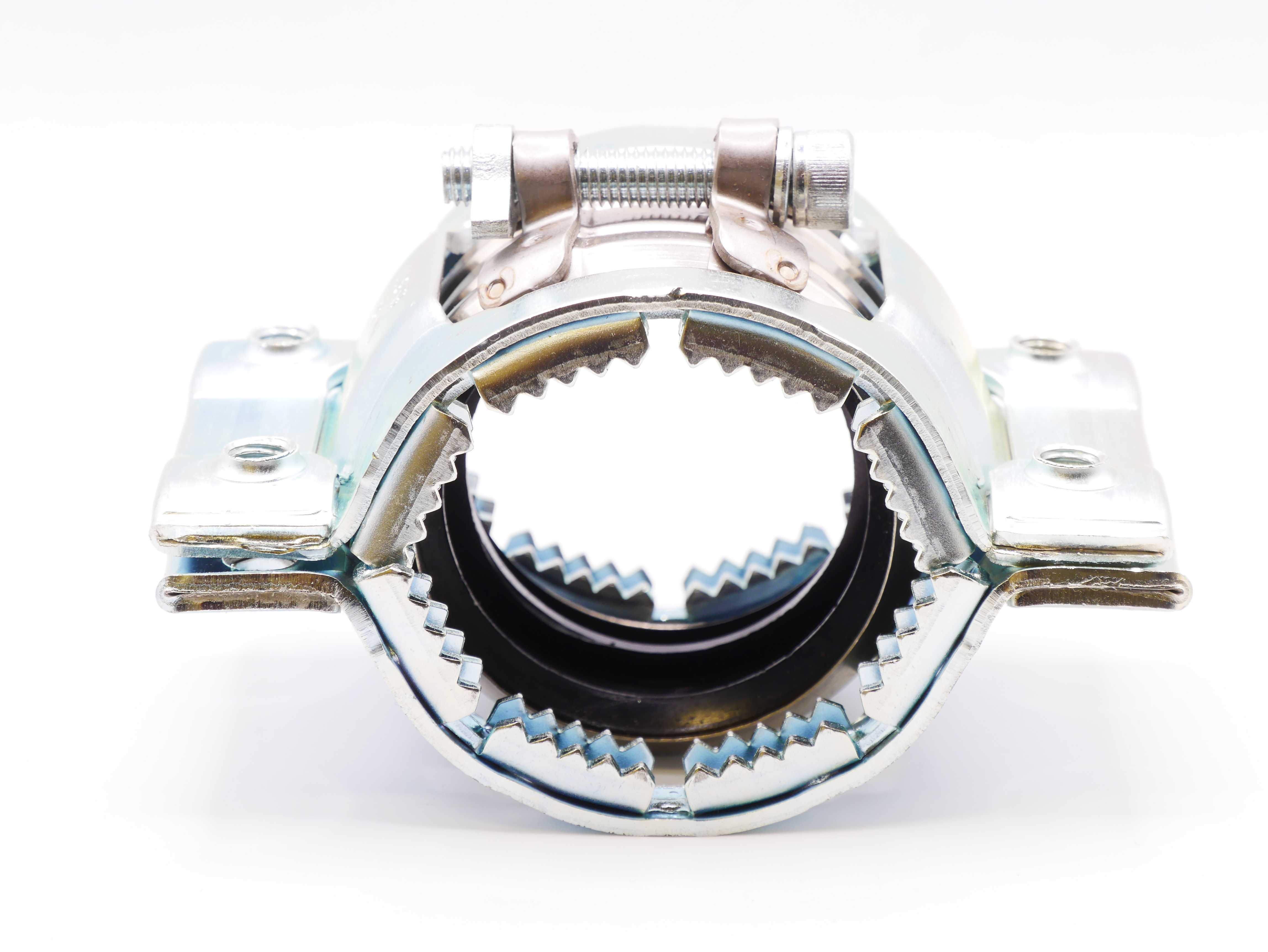

Die Kombi-Kralle wird über einem passenden Rohrverbinder montiert. Die Greifsegmente greifen auf den Rohrenden und unterstützen eine längskraftschlüssige Sicherung der Verbindung. Typische Einsatzbereiche sind Schmutzwasserleitungen, Regenwasserleitungen, rückstaugefährdete Leitungsabschnitte sowie technische Entwässerungsleitungen mit erhöhten Anforderungen an die Verbindungssicherheit.
Technische Daten
| Produktart | Kombi-Kralle / Sicherungsschelle |
| Nennweite | DN 50 |
| Rohraußendurchmesser | ca. 58 mm |
| System | SML / Gussrohr-Entwässerung |
| Funktion | Axiale Schub- und Zugsicherung |
| Bauart | Längskraftschlüssige Sicherungsschelle |
| Geeignete Verbinder | Passende Rapid- und CV-Verbinder DN 50 |
| Werkstoff | Stahl, verzinkt |
| Außenmaß Kralle D | ca. 125 mm |
| Baulänge L | ca. 75 mm |
| Schraube | M8 x 30 |
| Anzugsdrehmoment | 30 Nm |
| Längskraftschlüssigkeit | bis 10 bar, abhängig vom eingesetzten Rohrverbinder und der Einbausituation |
| Lieferumfang | 1 Stück Kombi-Kralle DN 50, ohne Rohrverbinder |
Material- und Korrosionshinweis
Die Kombi-Kralle besteht aus verzinktem Stahl und ist für die Kombination mit geeigneten SML-Rohrverbindern DN 50 vorgesehen. Bei dauerhaft feuchten, aggressiven oder frei bewitterten Einbausituationen ist der erforderliche Korrosionsschutz projektbezogen zu prüfen.
Hinweis: Die Dichtheit und Belastbarkeit der vollständigen Verbindung hängt vom verwendeten Rohrverbinder, der Rohrleitung, dem Medium, der Einbausituation und der fachgerechten Montage ab.
Herstellerangaben (GPSR)
Hersteller: DINSEN IMPEX CORP., Renmin Road 77, Handan City, Hebei Province, China
Verantwortliche Person in der EU: Hubert Steinbauer Handelsvertretungen-Business Consulting, Pottenstetten 18a, 93133 Burglengenfeld, Deutschland, E-Mail: service@steinbauer.shop
