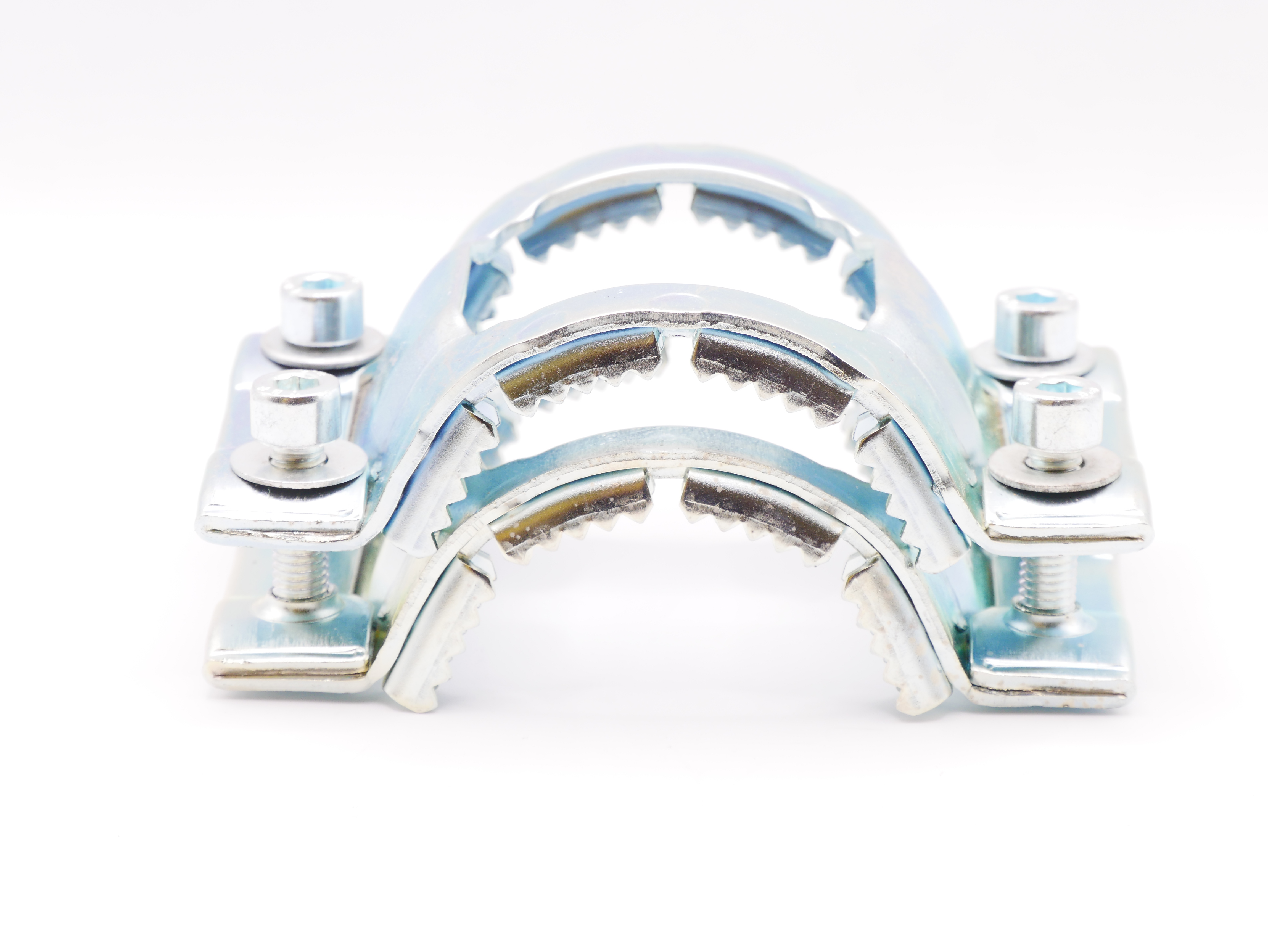

Die Kombi-Kralle DN 50 ist eine längskraftschlüssige Sicherungsschelle für SML-Rohrverbindungen im Abwasser- und Entwässerungsbereich. Sie wird ergänzend über einem geeigneten Rapid- oder CV-Verbinder montiert und dient dazu, die Rohrverbindung gegen axiale Schub- und Zugkräfte zu sichern. Die Kralle ist für SML-/Gussrohre DN 50 vorgesehen. Der zugehörige Rohraußendurchmesser beträgt ca. 58 mm. Durch die innenliegenden Greifsegmente wird die Verbindung axial gesichert und das Auseinanderziehen der Rohrenden erschwert. Das Wichtigste vor dem Kauf Ergänzungsbauteil: Die Kombi-Kralle ersetzt keinen Rohrverbinder. Sie wird immer zusammen mit einem passenden Rohrverbinder eingesetzt. Für Rapid- und CV-Verbinder: Die Sicherungsschelle ist für geeignete Rapid- und CV-Verbinder DN 50 vorgesehen. Dadurch kann sie in unterschiedlichen Verbindungssituationen innerhalb von SML-Rohrsystemen eingesetzt werden. Rohraußendurchmesser beachten: Maßgebend ist DN 50 im SML-/Gussrohrsystem mit ca. 58 mm Rohraußendurchmesser. Die Eignung des verwendeten Rohrverbinders und der konkreten Einbausituation ist vor der Montage zu prüfen. Lieferumfang: 1 Stück Kombi-Kralle DN 50. Abgebildete Rohrverbinder dienen teilweise nur als Anwendungsbeispiel und sind nicht im Lieferumfang enthalten. Anwendung Die Kombi-Kralle wird über einem passenden Rohrverbinder montiert. Die Greifsegmente greifen auf den Rohrenden und unterstützen eine längskraftschlüssige Sicherung der Verbindung. Typische Einsatzbereiche sind Schmutzwasserleitungen, Regenwasserleitungen, rückstaugefährdete Leitungsabschnitte sowie technische Entwässerungsleitungen mit erhöhten Anforderungen an die Verbindungssicherheit. Technische Daten Produktart Kombi-Kralle / Sicherungsschelle Nennweite DN 50 Rohraußendurchmesser ca. 58 mm System SML / Gussrohr-Entwässerung Funktion Axiale Schub- und Zugsicherung Bauart Längskraftschlüssige Sicherungsschelle Geeignete Verbinder Passende Rapid- und CV-Verbinder DN 50 Werkstoff Stahl, verzinkt Außenmaß Kralle D ca. 125 mm Baulänge L ca. 75 mm Schraube M8 x 30 Anzugsdrehmoment 30 Nm Längskraftschlüssigkeit bis 10 bar, abhängig vom eingesetzten Rohrverbinder und der Einbausituation Lieferumfang 1 Stück Kombi-Kralle DN 50, ohne Rohrverbinder Material- und Korrosionshinweis Die Kombi-Kralle besteht aus verzinktem Stahl und ist für die Kombination mit geeigneten SML-Rohrverbindern DN 50 vorgesehen. Bei dauerhaft feuchten, aggressiven oder frei bewitterten Einbausituationen ist der erforderliche Korrosionsschutz projektbezogen zu prüfen. Hinweis: Die Dichtheit und Belastbarkeit der vollständigen Verbindung hängt vom verwendeten Rohrverbinder, der Rohrleitung, dem Medium, der Einbausituation und der fachgerechten Montage ab. Herstellerangaben (GPSR) Hersteller: DINSEN IMPEX CORP., Renmin Road 77, Handan City, Hebei Province, China Verantwortliche Person in der EU: Hubert Steinbauer Handelsvertretungen-Business Consulting, Pottenstetten 18a, 93133 Burglengenfeld, Deutschland, E-Mail: service@steinbauer.shop

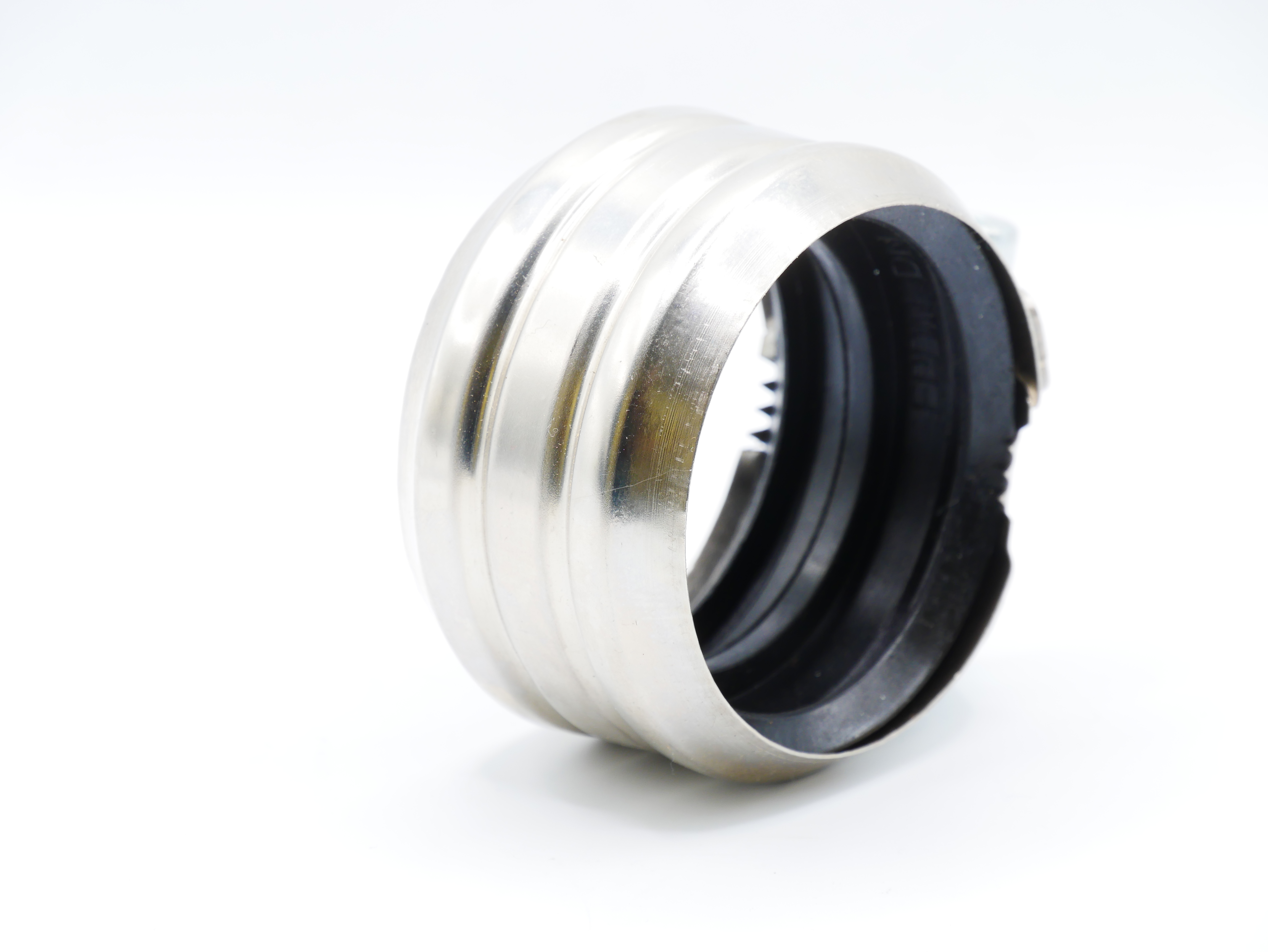

Der Rapid-Verbinder DN 50 ist ein kompakter SML-Rohrverbinder für muffenlose Gussrohre und passende Formstücke im Entwässerungsbereich. Er verbindet Rohrenden DN 50 schnell, dichtend und montagefreundlich und eignet sich für typische Anwendungen in der Haus- und Gebäudeentwässerung. Die Verbindung besteht aus einer Profilschelle der Werkstoffklasse W2 und einer EPDM-Dichtmanschette. Maßgebend ist der Rohraußendurchmesser des SML-/Gussrohres DN 50 mit ca. 58 mm. Das Wichtigste vor dem Kauf Für SML-/Gussrohr DN 50: Der Verbinder ist für muffenlose Gussrohre und passende Formstücke DN 50 vorgesehen. Der zugehörige Rohraußendurchmesser beträgt ca. 58 mm. Dichtende Rohrverbindung: Der Rapid-Verbinder dient zur Herstellung einer dichten Verbindung zwischen zwei Rohrenden oder zwischen Rohr und Formstück im SML-System. Axial nicht zugfest: Der Rapid-Verbinder ist keine längskraftschlüssige Sicherung. Bei erhöhtem Innendruck, Rückstaugefahr oder axialen Kräften ist zusätzlich eine geeignete Sicherungsschelle, zum Beispiel eine passende Kombi-Kralle DN 50, zu verwenden. Montagefreundliche Ausführung: Die Verbindung wird über die Rohrenden geschoben und über die Verschlusseinheit gespannt. Dadurch eignet sie sich besonders für Standardverbindungen, Reparaturen und den Austausch einzelner Rohrabschnitte. Lieferumfang: 1 Stück Rapid-Verbinder DN 50 mit EPDM-Dichtmanschette. Eine Kralle oder zusätzliche Sicherungsschelle ist nicht enthalten. Anwendung Der Rapid-Verbinder DN 50 wird zur Verbindung von SML-Rohren und SML-Formstücken in Abwasser- und Entwässerungsleitungen eingesetzt. Typische Einsatzbereiche sind Hausentwässerung, Sanitärinstallation, Reparatur, Austausch einzelner Rohrabschnitte sowie allgemeine SML-Verbindungen im Innenbereich. Technische Daten Produktart Rapid-Verbinder / SML-Rohrverbinder Nennweite DN 50 Rohraußendurchmesser ca. 58 mm System SML / muffenloses Gussrohr Funktion Dichtende Rohrverbindung Bauart Rapid-Verbinder, axial nicht zugfest Dichtwerkstoff EPDM Werkstoffklasse Schelle 1.4301 - W2 Außenmaß nach Montage ca. 70–71 mm Höhe nach Montage ca. 80–83 mm Baulänge ca. 40–47 mm Längskraftschlüssigkeit nicht längskraftschlüssig; bei Bedarf mit geeigneter Kralle sichern Lieferumfang 1 Stück Rapid-Verbinder DN 50 Hinweis Die Eignung für konkrete Einbausituationen, Medien, Druckbereiche und Korrosionsanforderungen ist vor der Verwendung zu prüfen. Bei rückstaugefährdeten Leitungen, erhöhtem Innendruck oder axialen Kräften sollte die Verbindung zusätzlich mit einer geeigneten Sicherungsschelle gesichert werden. Herstellerangaben (GPSR) Hersteller: DINSEN IMPEX CORP., Renmin Road 77, Handan City, Hebei Province, China Verantwortliche Person in der EU: Hubert Steinbauer Handelsvertretungen-Business Consulting, Pottenstetten 18a, 93133 Burglengenfeld, Deutschland, E-Mail: service@steinbauer.shop
