Übergangsverbinder DN50 | Anschluss 40-56 mm | EPDM | W2

Übergangsverbinder aus EPDM mit Chromstahl-Spannschelle der Werkstoffklasse W2. Zum Anschluss einer Ablaufleitung aus Fremdwerkstoff mit Außen-Ø 40–56 mm an eine SML-Leitung DN50 mit Außen-Ø ca. 58 mm. Geeignet für drucklose Abwasserleitungen in der Hausentwässerung, insbesondere für den Anschluss von HT-, KG-, PP-, PE-, Stahl- oder Edelstahlrohren an SML-Gussrohre.

Der Muffenkörper besteht aus EPDM. Die Spannschelle besteht aus Chromstahl der Werkstoffklasse W2. Die Verbindung ist für drucklose Abwasseranwendungen an SML-Rohren nach EN 877 vorgesehen. Der Anschlussbereich 40–56 mm ermöglicht den Anschluss verschiedener Rohrwerkstoffe innerhalb dieses Außendurchmesserbereichs.

Das Wichtigste vor dem Kauf

• Nennweite Hauptanschluss: DN50
• SML-Hauptanschluss: Außen-Ø ca. 58 mm
• Anschlussbereich Ablaufleitung: Außen-Ø 40–56 mm
• Einschubtiefe: 35 mm
• Gesamtlänge: 58 mm
• Werkstoff Muffenkörper: EPDM
• Spannschelle: Chromstahl W2
• Gewicht: ca. 120 g

Maßgebend: Wählen Sie diesen Übergangsverbinder nach der Nennweite Ihrer SML-Hauptleitung und dem tatsächlich gemessenen Außendurchmesser der anzuschließenden Ablaufleitung. Der Hauptanschluss ist für SML DN50 vorgesehen. Der Anschlussbereich der Ablaufleitung beträgt 40–56 mm.

Einsatzbereich: Drucklose Abwasserleitungen in der Hausentwässerung. Typische Anwendungen sind Anschlüsse von HT-, KG-, PP-, PE-, Stahl- oder Edelstahlrohren an eine SML-Leitung DN50.

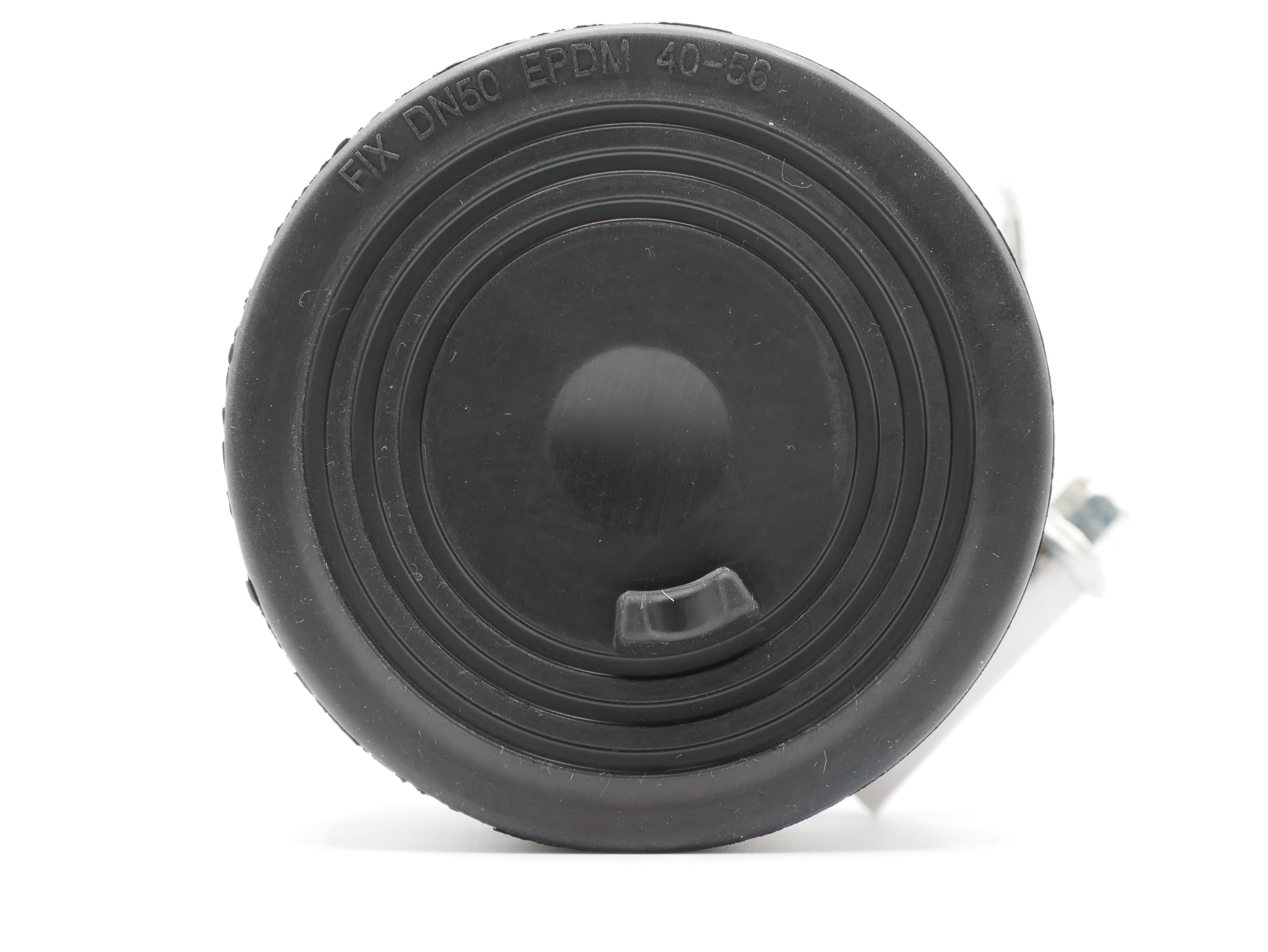

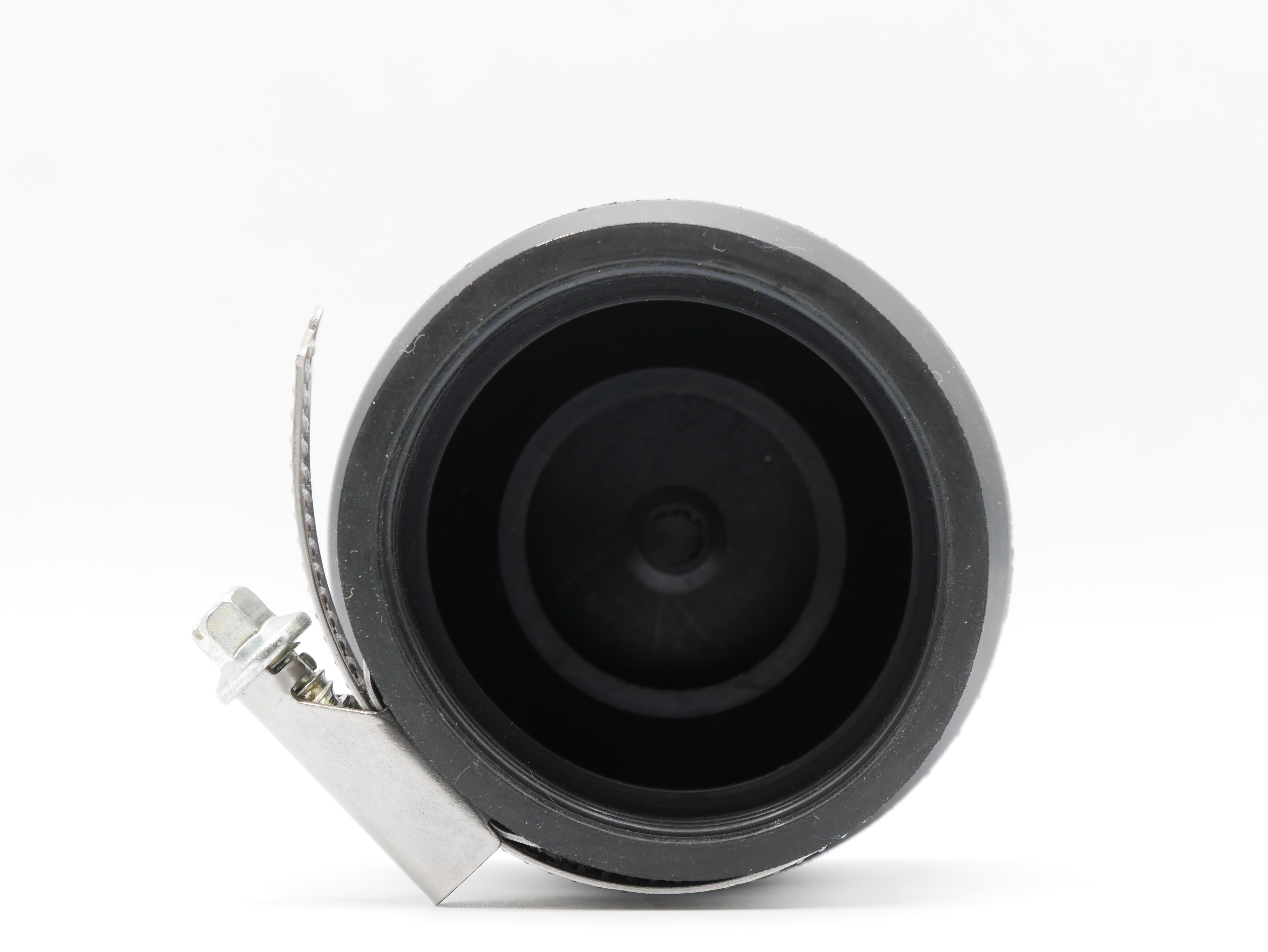

Konstruktion: Der EPDM-Muffenkörper besitzt eine vorgerillte Stirnseite. Diese wird entsprechend dem benötigten Rohrdurchmesser geöffnet. Die Chromstahl-Spannschelle fixiert den Übergangsverbinder auf der SML-Leitung.

Montage: SML-Rohr und Anschlussleitung auf Grat und scharfe Kanten prüfen und bei Bedarf entgraten. Den Übergangsverbinder mit lockerer Spannschelle bis zum Anschlag auf das SML-Rohr schieben. Anschließend die Spannschelle gleichmäßig anziehen. Die vorgerillte Stirnseite entsprechend dem Rohrdurchmesser öffnen. Dabei nicht zu tief einschneiden, damit die Dichtlippe nicht beschädigt wird. Das Anschlussrohr auf die Einschubtiefe von 35 mm markieren, mit geeignetem Gleitmittel versehen und einschieben.

Wichtig zur Funktion: Dieser Übergangsverbinder ist für drucklose Abwasseranwendungen ausgelegt.

Anwendung und Funktion

Der Übergangsverbinder DN50 dient zum Anschluss von Ablaufleitungen oder Ablaufstutzen aus Fremdwerkstoffen an SML-Leitungen. Die flexible EPDM-Konstruktion nimmt Rohre mit einem Außendurchmesser von 40–56 mm auf und gleicht übliche Maßtoleranzen aus.

Die vorgerillte Stirnseite ermöglicht das Öffnen des Anschlussbereichs entsprechend dem tatsächlich benötigten Rohrdurchmesser. Dadurch kann der Übergangsverbinder für verschiedene Rohrwerkstoffe innerhalb des angegebenen Anschlussbereichs verwendet werden.

Werkstoff und Eigenschaften

Der Muffenkörper besteht aus EPDM. EPDM wird in der Abwassertechnik wegen seiner Beständigkeit gegenüber Wasser, Ozon, Alterung und vielen üblichen häuslichen Abwässern eingesetzt. Die Spannschelle besteht aus Chromstahl der Werkstoffklasse W2.

Die Angaben zum Einsatzbereich und zu Werkstoffeigenschaften sind technische Richtwerte. Bei chemisch oder dauerhaft stark belasteten Anwendungen ist die Eignung objektbezogen zu prüfen.

Wichtiger Hinweis zur Passgenauigkeit

Bitte beachten: Maßgebend ist der tatsächlich gemessene Außendurchmesser der Anschlussleitung. Rohre außerhalb des Bereichs 40–56 mm erfordern eine passende andere Übergangsverbindung oder Reduziermuffe.

Technische Daten

Eine Maßzeichnung mit den wichtigsten Bemaßungen finden Sie im Galeriebereich dieses Artikels.
