Spannschelle 155–185 mm | Profi | Edelstahl | 1.4571 | W5 | Schlauchschelle

2-teilige Edelstahl-Spannschelle für Rohrverbindungen mit Außen-Ø 155–185 mm (typischer Einsatzbereich DN150 bei SML-Guss-, HT-, KG-, PP- und PE-Rohren). Der Bandkörper besteht aus Edelstahl 1.4571 (V4A / Werkstoffklasse W5). Diese Werkstoffklasse liegt über W4 und ist für erhöhte Korrosionsbelastung, dauerfeuchte Umgebungen und Anwendungen in der Abwassertechnik ausgelegt.

Die Spannschelle besitzt eine Bandbreite von 25 mm und eine Bandstärke von 0,5 mm. Die Verschraubung erfolgt über zwei Zylinderschrauben mit Innensechskant ISO 4762 (DIN 912), M8 × 100, Edelstahl A4-70, Schlüsselweite SW 6. Geeignet für mechanische Klemm- und Sicherungsverbindungen in drucklosen Abwasseranwendungen, bei Sanierungen und beim Anschluss an Bestandsleitungen.

Das Wichtigste vor dem Kauf

Maßgebend: Wählen Sie diese Spannschelle nach dem tatsächlich gemessenen Außendurchmesser Ihres Rohres. Der Spannbereich beträgt 155–185 mm. Das entspricht typischerweise DN150 bei SML-Guss-, HT-, KG-, PP- und PE-Rohren. Verlassen Sie sich nicht allein auf die DN-Beschriftung, sondern messen Sie den Rohr-Außendurchmesser vor der Bestellung nach.

Einsatzbereich: Mechanische Klemm- und Stoßverbindungen an Rohren mit Außen-Ø 155–185 mm aus SML-Guss, HT, KG, PP, PE und vergleichbaren Materialien. Geeignet für drucklose Abwasseranwendungen in Hausentwässerung, Sanierung, Bestandsanschluss, Erdreich, Unterputz und freier Installation.

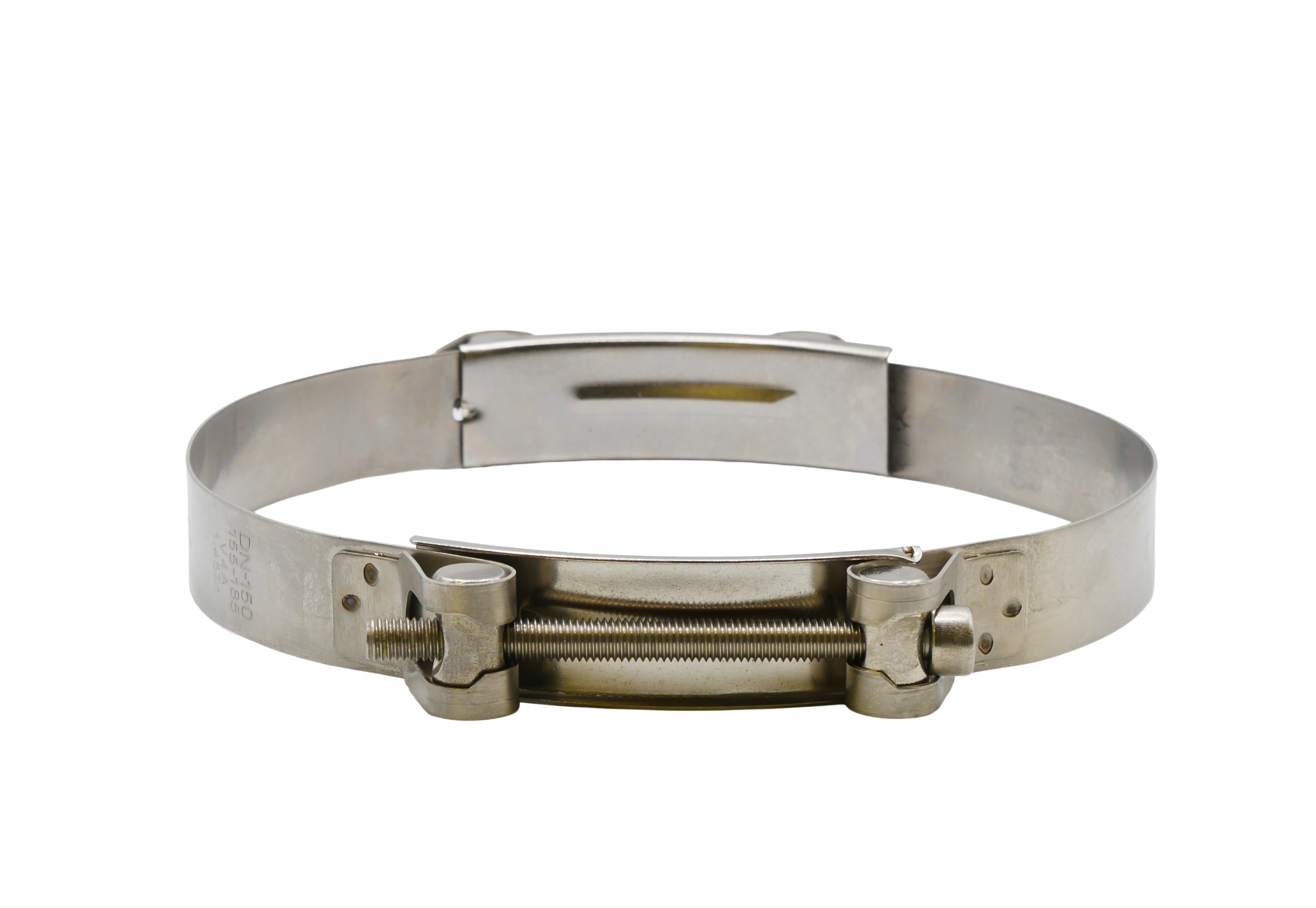

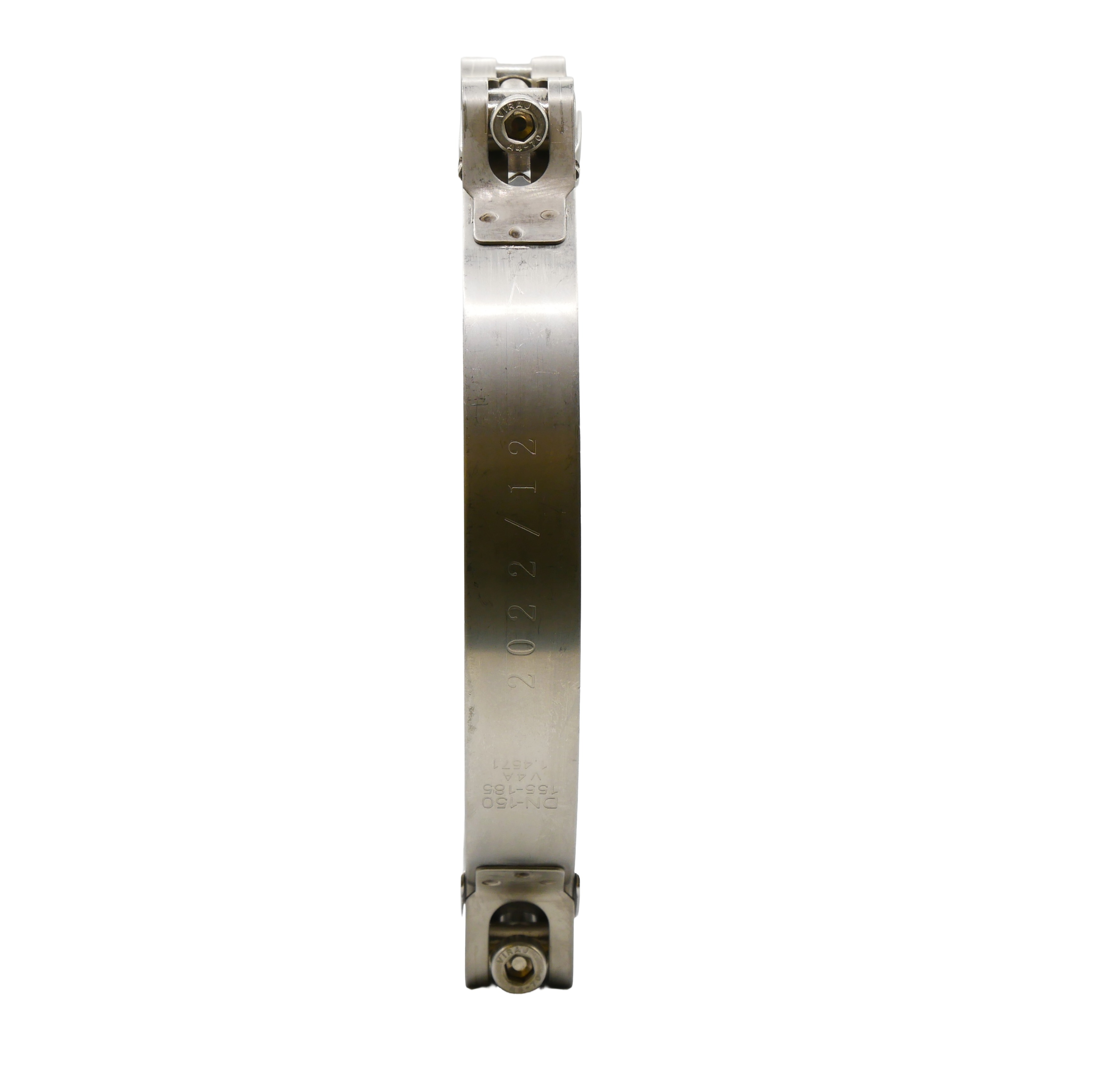

Konstruktion: 2-teilige Gelenkbolzenschelle mit zweifacher Verschraubung. Die durchgehenden Gelenkbolzen verteilen die Spannkraft gleichmäßig über den Rohrumfang und unterstützen eine umfangsstabile Klemmung.

Werkstoff: Bandkörper und Gehäuse aus Edelstahl 1.4571 (V4A / Werkstoffklasse W5). Diese Ausführung ist für erhöhte Korrosionsbelastung, dauerfeuchte Umgebungen und Anwendungen in der Abwassertechnik geeignet.

Montage: Die Schelle wird um die zu sichernde Rohrverbindung gelegt und die Schrauben mit einem Innensechskantschlüssel SW 6 gleichmäßig angezogen. Das empfohlene Anzugsdrehmoment beträgt 20 Nm.

Wichtig zur Funktion: Diese Spannschelle ist ein mechanisches Klemm- und Sicherungselement. Für eine flüssigkeitsdichte Verbindung ist eine passende Dichtmanschette, Reparaturmuffe oder ein dafür vorgesehenes Verbindungssystem erforderlich.

Anwendung und Funktion

Die 2-teilige Gelenkbolzenschelle dient zur sicheren mechanischen Fixierung von Rohrabschnitten gleicher Nennweite. Eingesetzt wird sie unter anderem bei SML-Stoßverbindungen, bei der Sanierung von Bestandsleitungen, zur Sicherung von Reparaturstellen sowie beim Anschluss an bestehende Rohrsysteme.

Die 2-teilige Konstruktion mit zwei Verschraubungen folgt dem bewährten Konstruktionsprinzip von Gelenkbolzenschellen. Die durchgehenden Gelenkbolzen verteilen die Spannkraft gleichmäßig über den gesamten Rohrumfang. Dadurch wird eine stabile Klemmwirkung unterstützt und eine punktuelle Belastung des Rohres reduziert.

Bei DN150 beziehungsweise einem Rohr-Außendurchmesser bis 185 mm unterstützt die 2-teilige Bauform mit zwei Spannstellen eine gleichmäßige Klemmung über den Rohrumfang. Der Bandkörper aus Edelstahl 1.4571 (W5) ist auf erhöhte Korrosionsbeständigkeit ausgelegt und eignet sich für Anwendungen in dauerfeuchten oder stärker beanspruchten Umgebungen der Abwassertechnik.

Werkstoff und Eigenschaften

Bandkörper und Gehäuse bestehen aus Edelstahl 1.4571 (V4A / Werkstoffklasse W5). Die Verschraubung besteht aus Edelstahl A4-70. Diese Materialkombination ist für Anwendungen mit erhöhter Korrosionsbelastung vorgesehen.

Angaben zu Korrosionsbeständigkeit und Einsatzbereich sind technische Richtwerte und ersetzen keine objektbezogene Werkstoffprüfung bei chemisch oder dauerhaft stark belasteten Anwendungen.

Wichtiger Hinweis zur Passgenauigkeit

Diese Spannschelle ist für Rohrverbindungen mit einem Außendurchmesser von 155–185 mm vorgesehen. Im Sanitär- und Entwässerungsbau werden viele DN150-Rohrsysteme mit einem typischen Außendurchmesser von etwa 160 mm hergestellt. Maßgebend ist jedoch immer der tatsächlich gemessene Außendurchmesser.

Der Spannbereich von 155–185 mm berücksichtigt übliche Toleranzen, Beschichtungen und geringe Maßabweichungen. Trotzdem sollte der Rohrdurchmesser vor der Bestellung immer gemessen werden.

Bitte beachten: Diese Spannschelle ist eine mechanische Klemm- und Sicherungsschelle für Rohrverbindungen gleicher oder passender Außendurchmesser. Sie ist keine Übergangsverbindung zwischen unterschiedlichen Rohrdurchmessern. Für Durchmesser-Reduzierungen oder den Anschluss kleinerer Ablaufleitungen ist eine passende Übergangsmuffe zu verwenden.

Montagehinweis

Die Spannschelle wird um die zu sichernde Rohrverbindung gelegt, sodass die Verschraubungen gut zugänglich sitzen. Anschließend werden die Zylinderschrauben mit einem Innensechskantschlüssel SW 6 gleichmäßig angezogen. Das empfohlene Anzugsdrehmoment beträgt 20 Nm.

Nach der Montage ist zu prüfen, ob die Schelle fest sitzt, gleichmäßig anliegt und die Rohrverbindung mechanisch sicher gehalten wird. Die Montage muss fachgerecht und mit geeignetem Werkzeug erfolgen.

Technische Daten

Eine ausführliche Maßzeichnung mit allen Bemaßungen finden Sie als letztes Bild im Galeriebereich oben.
