Multi-Übergangsverbindung DN100 | 2× Ø 32–40 mm + 1× Ø 40–56 mm | EPDM | W2

Multi-Übergangsverbindung aus EPDM mit Chromstahl-Spannschelle der Werkstoffklasse W2-1.4016 bzw. 1.4510/11. Zum gleichzeitigen Anschluss von bis zu drei Ablaufleitungen an eine SML-Hauptleitung DN100 mit Außen-Ø 110 mm. Anschlusskonfiguration: 2 Anschlüsse für Außen-Ø 32–40 mm und 1 Anschluss für Außen-Ø 40–56 mm. Geeignet für drucklose Abwasserleitungen in der Hausentwässerung — insbesondere für Sammelanschlüsse an SML-Leitungen DN100. Drucklose Abwasseranwendung gemäß EN 877, temperaturbeständig von –40 °C bis +120 °C.

Das Wichtigste vor dem Kauf

Maßgebend: Wählen Sie diese Multi-Übergangsverbindung nach der Nennweite und dem gemessenen Außendurchmesser Ihrer SML-Hauptleitung. Die Hauptleitung muss DN100 entsprechen und einen Außendurchmesser von 110 mm haben. Verlassen Sie sich nicht allein auf die DN-Beschriftung, sondern prüfen Sie den Außendurchmesser des Rohres.

Einsatzbereich: Drucklose Abwasseranwendung in der Hausentwässerung — zum gleichzeitigen Anschluss von bis zu drei Ablaufleitungen an eine SML-Hauptleitung DN100. Typische Anwendungen sind Sammelanschlussleitungen für Waschbecken, Spülen, Bidets, Duschrinnenabläufe oder ähnliche Sanitärobjekte.

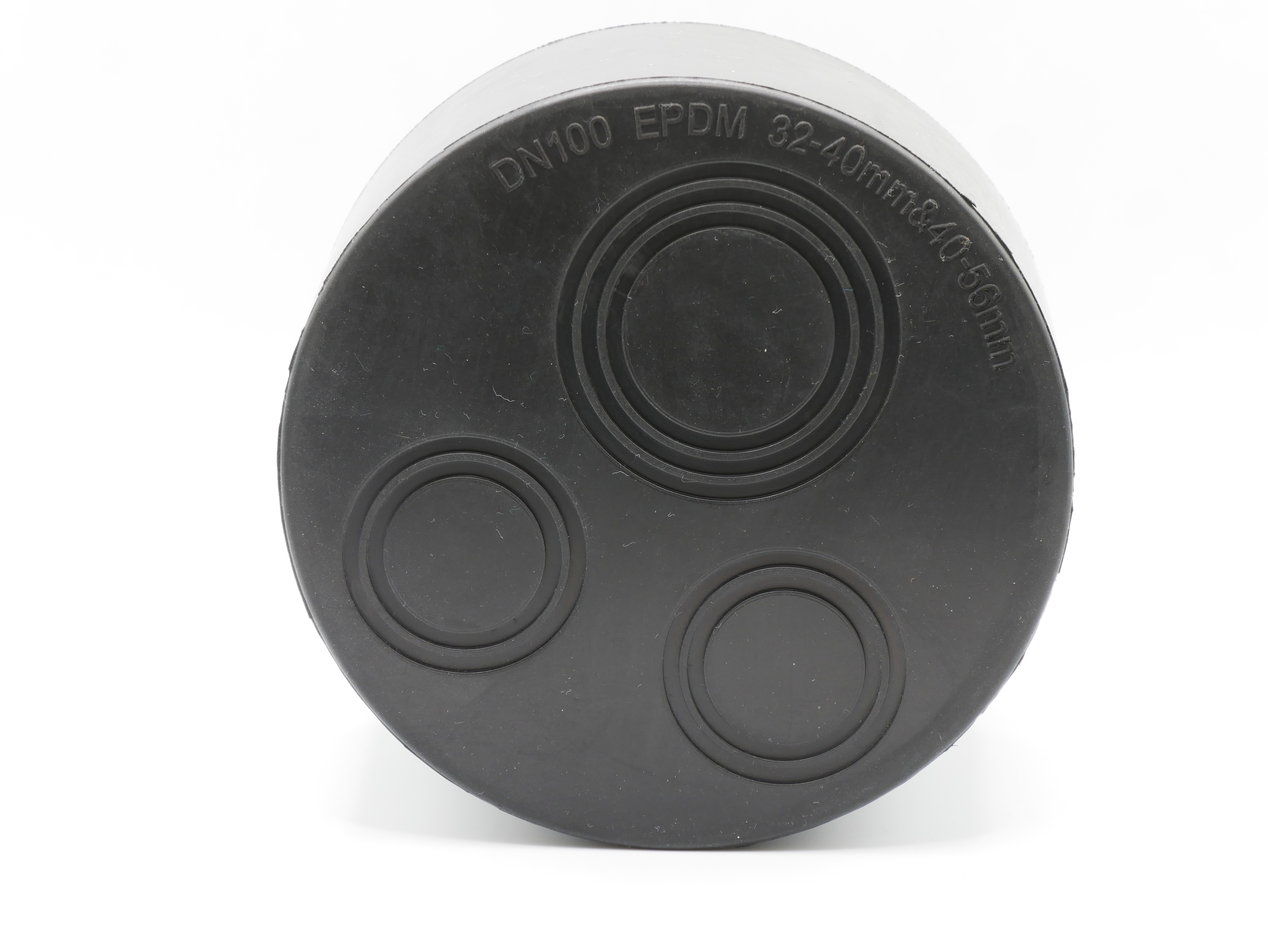

Anschluss-Konfiguration: Zwei Anschlüsse für Ablaufleitungen mit Außen-Ø 32–40 mm und ein Anschluss für eine Ablaufleitung mit Außen-Ø 40–56 mm. Die Anschlüsse werden jeweils an der passenden Markierung geöffnet.

Wichtig zur Funktion: Diese Multi-Übergangsverbindung ist eine 1-zu-3-Sammelmuffe. Sie führt bis zu drei kleinere Ablaufleitungen in eine SML-Hauptleitung DN100. Eine klassische 1-zu-1-Reduzierung, zum Beispiel von DN100 auf DN50, ist mit diesem Produkt nicht vorgesehen.

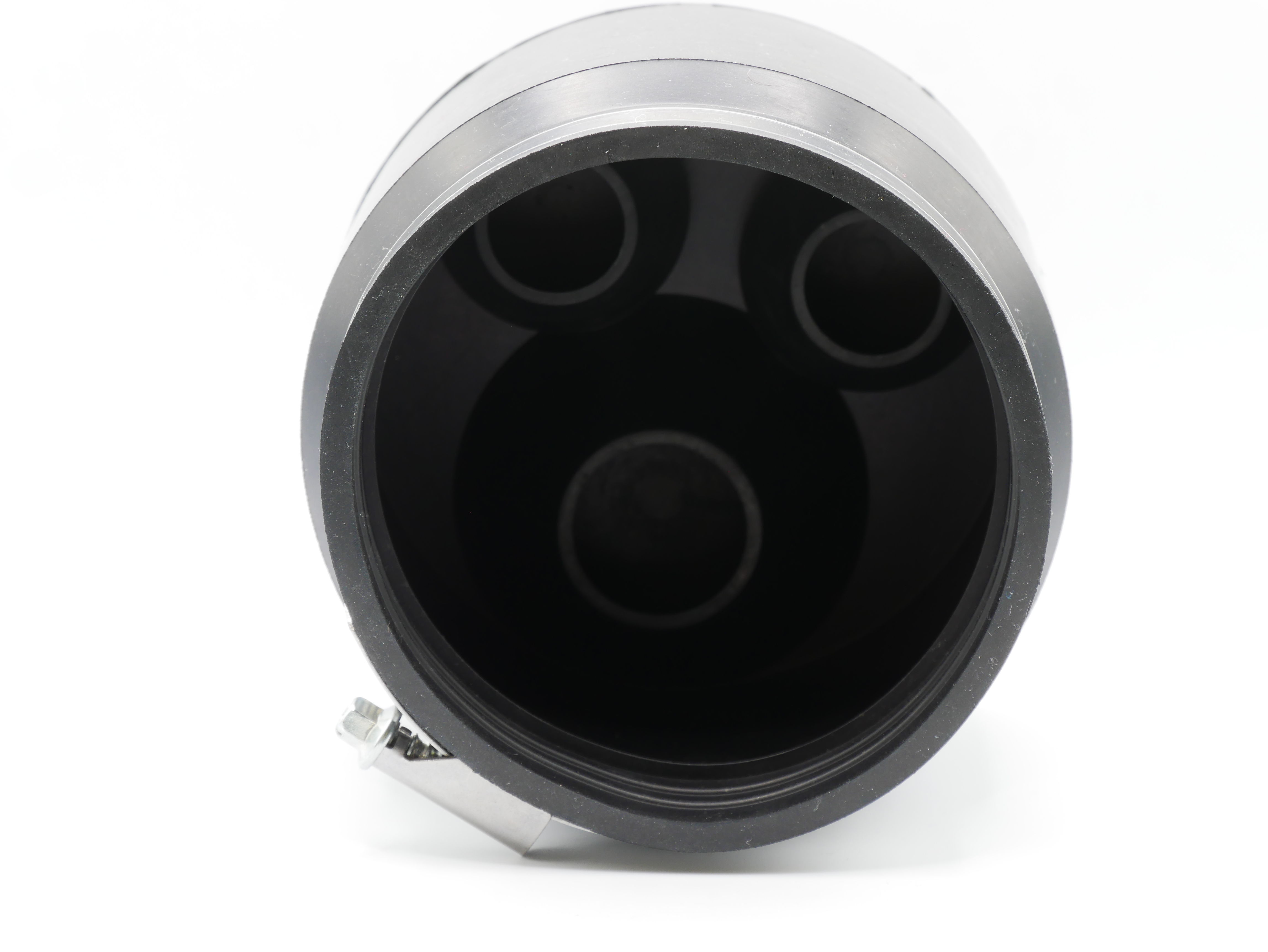

Konstruktion: Mehrfach abgestufter Muffenkörper aus EPDM (Ethylen-Propylen-Dien-Kautschuk) mit einer umlaufenden Chromstahl-Spannschelle der Werkstoffklasse W2. Die Anschlussöffnungen besitzen vorgerillte Stirnseiten, die entsprechend dem benötigten Rohrdurchmesser geöffnet werden. Der EPDM-Körper dichtet die angeschlossenen Rohrenden ab und gleicht übliche Maßtoleranzen aus.

Werkstoff: EPDM-Muffenkörper nach den Anforderungen für elastomere Rohrleitungsdichtungen. Spannschelle aus Chromstahl der Werkstoffklasse W2-1.4016 bzw. 1.4510/11 — geeignet für drucklose Hausentwässerung im Innenbereich, Unterputzbereich und in frei zugänglichen Installationen.

Montage: SML-Hauptleitung und Anschlussleitungen auf Grat und Kanten prüfen und ggf. entgraten. Die zur Rohrgröße passende vorgerillte Stirnseite am jeweiligen Anschluss öffnen. Anschlussrohr durch die freigelegte Dichtlippe einschieben. Muffe auf die SML-Hauptleitung DN100 aufsetzen und die Chromstahl-Spannschelle gleichmäßig anziehen, bis die Verbindung spürbar fest sitzt.

Anwendung und Funktion

Die Multi-Übergangsverbindung führt mehrere Ablaufleitungen in eine zentrale SML-Hauptleitung DN100 zusammen. In der Sanitärinstallation bündelt sie die Abläufe einzelner Verbrauchsstellen — zum Beispiel Waschbecken, Spüle, Bidet oder Duschrinne — in einer gemeinsamen Abwasserleitung. Statt mehrerer Einzel-T-Stücke mit zusätzlichen Reduzierungen genügt eine einzige kompakte Muffe. Das reduziert Installationsaufwand und Platzbedarf in Vorwandinstallationen, Schächten und frei zugänglichen Installationsbereichen.

Die drei abgestuften Anschlussöffnungen ermöglichen den Zuschnitt auf unterschiedliche Rohraußendurchmesser. Die flexible EPDM-Konstruktion dichtet die Anschlussleitungen ab und gleicht Maßtoleranzen aus, wie sie bei Mischinstallationen mit HT-, PP-, PE- oder Metallrohren auftreten können. Die Verbindung ist für drucklose Abwasseranwendungen ausgelegt.

Werkstoff und Eigenschaften

Muffenkörper aus EPDM (Ethylen-Propylen-Dien-Kautschuk):

Spannschelle aus Chromstahl der Werkstoffklasse W2-1.4016 bzw. 1.4510/11. Geeignet für drucklose Hausentwässerung im Innenbereich, Unterputzbereich und in frei zugänglicher Installation. Für dauerhaft erdverlegte Anwendungen, dauerhaft feuchte oder chemisch stärker belastete Umgebungen ist die konkrete Werkstoffauswahl vorab technisch zu prüfen.

Werte sind Richtwerte aus dem Stand der Technik für EPDM-Werkstoffe und gelten nicht für alle Betriebsverhältnisse.

Wichtiger Hinweis zur Passgenauigkeit

Diese Multi-Übergangsverbindung ist für eine SML-Hauptleitung DN100 mit Außen-Ø 110 mm vorgesehen. Die drei Ablaufanschlüsse sind für unterschiedliche Anschlussbereiche ausgelegt:

Bitte beachten: Diese Multi-Übergangsverbindung ist eine 1-zu-3-Sammelmuffe. Sie führt bis zu drei Ablaufleitungen kleineren Durchmessers in eine SML-Hauptleitung DN100. Eine 1-zu-1-Reduzierung, zum Beispiel von DN100 auf DN50, ist mit diesem Produkt nicht vorgesehen.

Technische Daten

Eine ausführliche Maßzeichnung mit allen Bemaßungen finden Sie als letztes Bild im Galeriebereich oben.
