Rohrkupplung 53-63 mm | Gummimuffe | EPDM | W2

Flexible Rohrkupplung aus EPDM mit Chromstahl-Spannschellen der Werkstoffklasse W2. Für drucklose Abwasserleitungen mit Außen-Ø 53–63 mm in der Hausentwässerung — einsetzbar zwischen HT, KG, SML, PP und PE, sofern beide Rohrenden im passenden Außendurchmesserbereich liegen. Geeignet für Verbindung, Sanierung und Reparatur frei zugänglicher Abflussleitungen im Innenbereich.

Das Wichtigste vor dem Kauf

Maßgebend: Wählen Sie diese Rohrkupplung nach dem tatsächlich gemessenen Außendurchmesser Ihrer Rohrenden. Der Spannbereich beträgt 53–63 mm. Beide Rohrenden müssen im gleichen oder sehr ähnlichen Durchmesserbereich liegen. Für Übergänge zwischen deutlich unterschiedlichen Durchmessern verwenden Sie eine passende Reduziermuffe oder ein Übergangsstück aus unserem Sortiment.

Einsatzbereich: Drucklose Abwasseranwendungen in der Hausentwässerung — Verbindung und Sanierung frei zugänglicher Abflussleitungen, Reparatur vorhandener Rohrverbindungen sowie Anschluss an Bestandsanlagen. Geeignet für die häusliche Sanitärinstallation im Innenbereich.

Typische Anwendungen: Stoßverbindung zweier Rohre im passenden Außendurchmesserbereich, Reparatur einer frei zugänglichen Rohrverbindung, Anschluss eines HT-Rohres an ein Bestandsrohr bei kompatiblem Außendurchmesser sowie Verbindung von Abflussleitungen bei Sanierung und Reparatur.

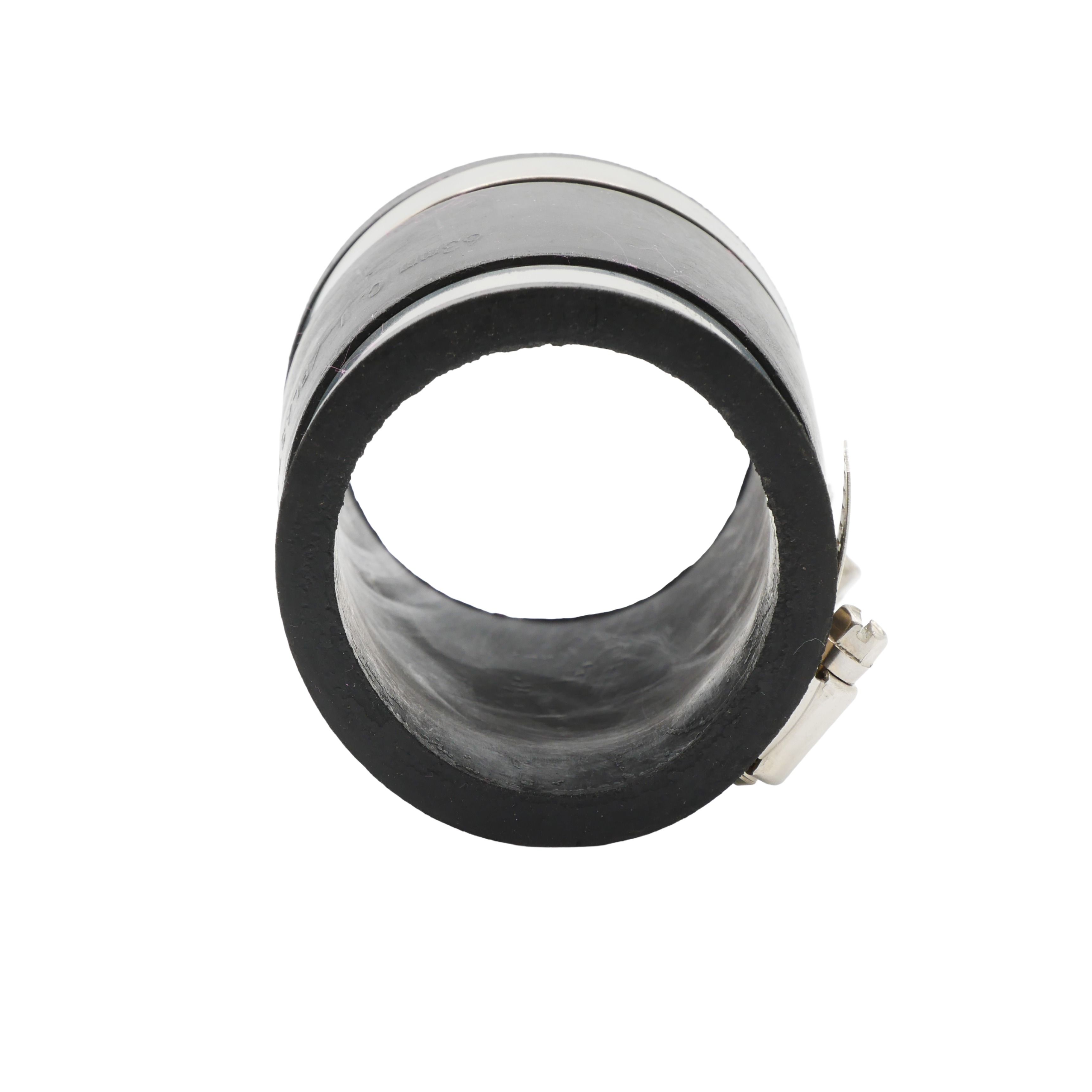

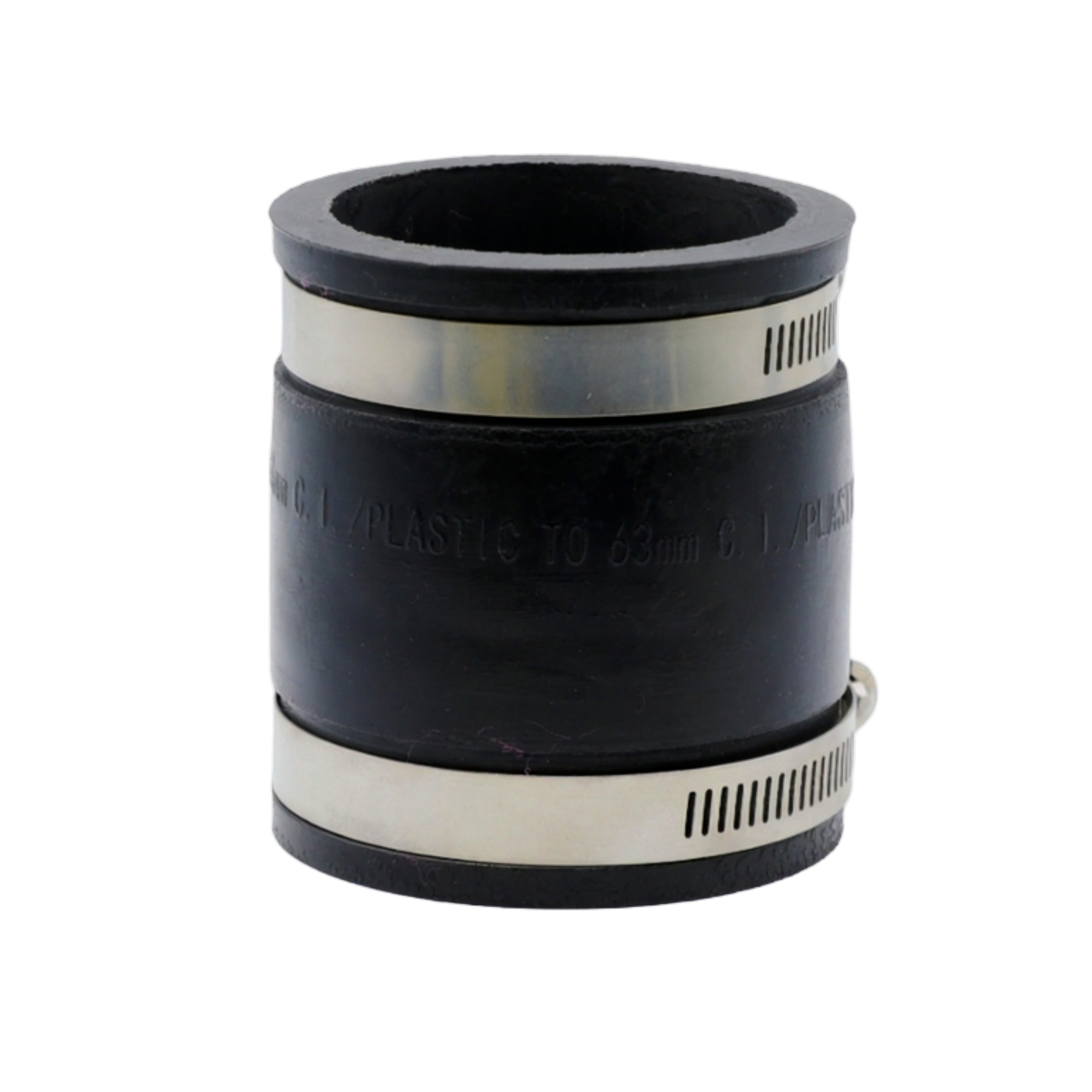

Konstruktion: Einteilige EPDM-Manschette mit zwei umlaufenden Chromstahl-Spannschellen der Werkstoffklasse W2. Die Manschette umschließt die Rohrenden und unterstützt eine flexible, dichtende Verbindung im drucklosen Abwasserbereich. Leichte Maßtoleranzen und geringe Achsversätze können durch die elastische EPDM-Ausführung ausgeglichen werden.

Werkstoff: EPDM-Manschette für Abwasseranwendungen. Die Spannschellen bestehen aus Chromstahl der Werkstoffklasse W2. Je nach Ausführung können hierfür ferritische Chromstähle wie 1.4016 bzw. 1.4510/1.4511 verwendet werden.

Montage: Beide Rohrenden auf Grat, scharfe Kanten, Verschmutzungen und Beschädigungen prüfen und bei Bedarf reinigen oder entgraten. EPDM-Manschette über ein Rohrende schieben, das zweite Rohrende einführen, Spannschellen mittig über den jeweiligen Klemmbereich positionieren und gleichmäßig anziehen, bis die Manschette fest und gleichmäßig auf den Rohrenden sitzt.

Wichtig zur Funktion: Die Dichtwirkung hängt von passendem Rohr-Außendurchmesser, sauberer Rohroberfläche, fachgerechter Montage und den tatsächlichen Einsatzbedingungen ab. Die Kupplung ist für drucklose Abwasseranwendungen vorgesehen und nicht für druckführende Trinkwasser-, Gas- oder Heizungsanlagen bestimmt.

Anwendung und Funktion

Die EPDM-Rohrkupplung ist eine flexible Verbindungsmuffe für drucklose Abwasserleitungen in der häuslichen Sanitärinstallation. Sie verbindet zwei Rohrenden innerhalb des Spannbereichs 53–63 mm und unterstützt eine dichte, flexible Verbindung im Innenbereich.

Eingesetzt wird sie unter anderem bei Reparaturen frei zugänglicher Rohrverbindungen, bei Sanierungen älterer Installationen, beim Anschluss von Kunststoffrohren an Bestandsleitungen sowie als universelles Verbindungselement zwischen unterschiedlichen Rohrwerkstoffen, sofern der tatsächliche Außendurchmesser der Rohrenden innerhalb des Spannbereichs liegt.

Die EPDM-Manschette kann geringe Maßabweichungen, leichte Achsversätze und übliche Toleranzen der Rohrenden ausgleichen. Die beiden umlaufenden Spannschellen sorgen für die mechanische Fixierung der Manschette auf den Rohrenden.

Werkstoff und Eigenschaften

Die Manschette besteht aus EPDM (Ethylen-Propylen-Dien-Kautschuk). EPDM wird im Sanitär- und Entwässerungsbereich aufgrund seiner Elastizität, Alterungsbeständigkeit und Eignung für Abwasseranwendungen häufig eingesetzt.

Spannschellen aus Chromstahl der Werkstoffklasse W2 sind für die drucklose Hausentwässerung im Innenbereich geeignet. Für dauerhaft erdverlegte Anwendungen, dauerhaft feuchte oder chemisch stärker belastete Umgebungen ist die konkrete Werkstoffauswahl vorab technisch zu prüfen.

Die Angaben zu Werkstoff und Einsatzbereich sind technische Orientierungswerte und ersetzen keine objektbezogene Prüfung bei besonderen chemischen, thermischen oder dauerhaft stark belasteten Anwendungen.

Wichtiger Hinweis zur Passgenauigkeit

Diese Rohrkupplung passt für Rohre mit gemessenem Außendurchmesser im Spannbereich 53–63 mm. Maßgebend ist immer der tatsächliche Außendurchmesser des Rohres, nicht allein die DN-Bezeichnung.

Die Tabelle dient als Orientierung. Je nach Hersteller, Rohrsystem, Beschichtung und Fertigungstoleranz können die tatsächlichen Außenmaße abweichen. Bitte messen Sie die Rohrenden vor der Bestellung nach.

Bitte beachten: Diese Rohrkupplung verbindet Rohre gleicher oder sehr ähnlicher Außendurchmesser innerhalb des Spannbereichs 53–63 mm. Für Übergänge zwischen unterschiedlichen Durchmessern verwenden Sie eine passende Reduziermuffe oder ein Übergangsstück.

Montagehinweis

Die Rohrenden müssen sauber, frei von scharfen Kanten und im passenden Außendurchmesserbereich liegen. Die EPDM-Manschette wird über ein Rohrende geschoben, anschließend wird das zweite Rohrende eingeführt. Danach werden die beiden Spannschellen über den jeweiligen Klemmbereichen positioniert und gleichmäßig angezogen.

Nach der Montage ist zu prüfen, ob die Manschette gleichmäßig auf beiden Rohrenden sitzt, die Spannschellen fest angezogen sind und die Verbindung den vorgesehenen Einsatzbedingungen entspricht. Die Montage muss fachgerecht und mit geeignetem Werkzeug erfolgen.

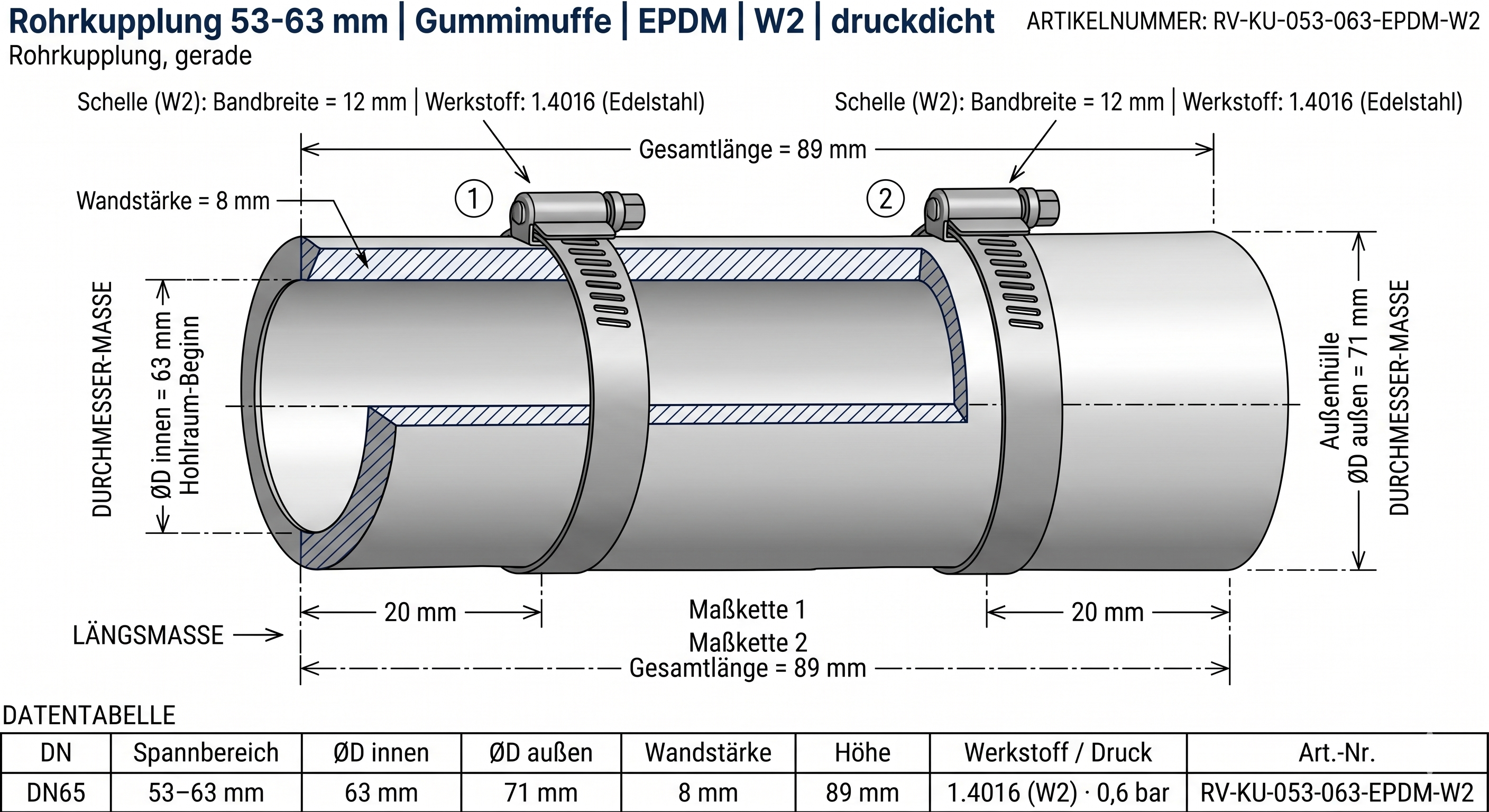

Technische Daten

Herstellerangaben (GPSR)

Hersteller: DINSEN IMPEX CORP., Renmin Road 77, Handan City, Hebei Province, China
Verantwortliche Person in der EU: Hubert Steinbauer Handelsvertretungen-Business Consulting, Pottenstetten 18a, 93133 Burglengenfeld, Deutschland, E-Mail: service@steinbauer.shop
